Retrieve - Die Schnittstelle zu unserem 3D-Inspektionssystem Bulge3D

Retrieve

Unser Softwarepaket Retrieve ist Teil des Lieferumfangs unserer Produktreihe Bulge3D.
Es beinhaltet den kompletten Funktionsumfang

Die Oberfläche ist weitgehend vom Anwender konfigurierbar, so dass nur die Informationen dargestellt werden, die tatsächlich von Interesse sind. Der Bediener behält so jederzeit einen guten Überblick über die relevanten Daten und kann bei Bedarf weitere Informationen abrufen.


Visualisierung der erfassten Oberfläche

  • Darstellung des aktuellen Profilschnitts
  • Darstellung der Höhendaten in einem digitalen Höhenmodell

Statistische Kennwerte

  • Globales Minimum / Maximum,
  • Mittelwert, Standardabweichung,
  • Minimale / maximale Abweichung vom (Zeilen-) Mittelwert,
  • Zeitlicher Verlauf der Extremwerte,
  • Auflistung gefundener Fehlstellen mit Typ, Position und Ausprägung..

Systemmeldungen

  • Systemstatus
    (z. B. "Initialisierung erfolgreich")
  • Systemwarnungen
    (z. B. "Ende der Lebensdauer des Leuchtmittels erreicht")
  • Fehlermeldungen
    (z. B. "Störendes Objekt im Kamerabereich")

Erweiterungsfähigkeit

Gerne passen wir die Software an Ihre individuellen Bedürfnisse an. Sei es durch Integration der Ergebnisse in Ihre bestehende Datenbank oder durch Ergänzung spezieller statistischer Kennwerte.

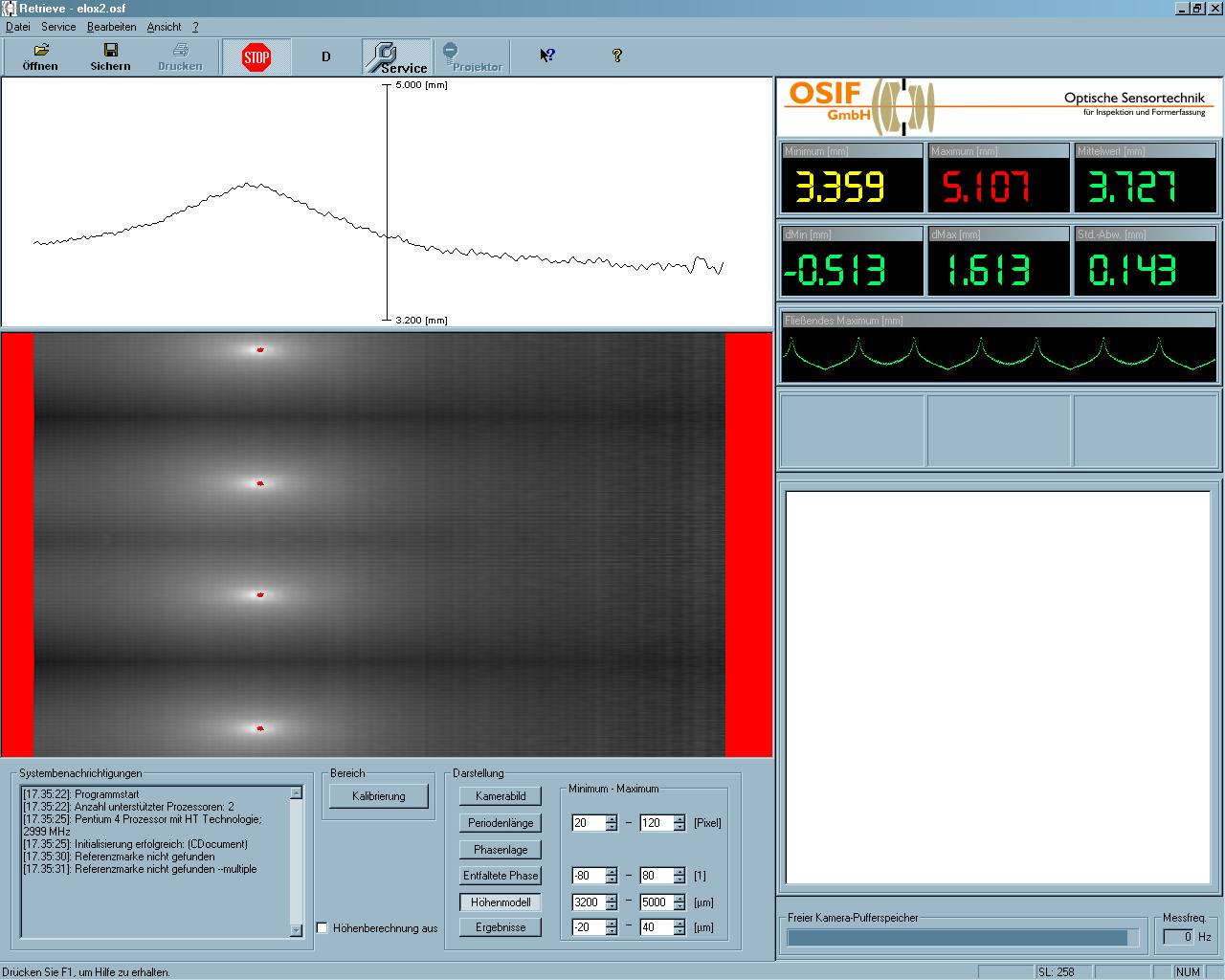

SystemmeldungenAuflistung von FehlstellenStatistische KennwerteDigitales HöhenmodellAktuell gemessener Profilverlauf
